上下变频收发 / 相控阵 / 硅时钟

空天地一体射频芯片供应商

深入客户真实使用场景,依托模拟/射频芯片领域的自研能力,为客户量身打造兼具高集成度、高性能的量产化芯片

我们的使命

以极致芯片成就客户的每一个构想。

聚焦射频毫米波、硅时钟、通感一体等核心领域,为空天地一体化应用提供高性能、高可靠、可量产的定制芯片解决方案。

需求前置

从客户链路预算、整机约束与量产目标出发,共同定义芯片指标。

输入
链路预算 / 整机边界 / 成本目标
方法
拆解频段、增益、噪声、线性度与功耗边界
交付
可冻结的芯片指标与封装约束

系统指标负责

从模块、芯片、封装与整机联调协同提升系统性能和可靠性。

输入
模块、芯片、封装与软件约束
方法
联合仿真、样机调试、EM/热/容差闭环
交付
系统级性能、可靠性与可测试性提升

面向量产导入

以流片、封测、测试验证和量产导入为闭环,支撑客户规模化交付。

输入
流片、封测、测试与客户验证计划
方法
DFT/ATE、失效分析、良率复盘和版本迭代
交付
可复制的量产资料包与交付节奏

产品中心

产品中心

面向雷达与通信系统,提供高性能芯片与模组化解决方案,以稳定的指标、可制造的工艺和完整的资料支持,加速客户产品落地。

联系我们

相控阵芯片

相控阵与波束控制
01
相控阵芯片

面向 Ka/K 波段卫通相控阵应用,提供移相、衰减控制与波束控制相关芯片方案。

产品型号
ZTW29924 / ZTW29942
公开频段
27.0-31.0 GHz
控制能力
6Bit 移相控制
适用方向
Ka/K 波段相控阵
联系咨询

上下变频收发机

宽带抗阻塞接收
02
上下变频收发机

面向 Sub-6GHz 新一代 5G/IoT 通信感知系统,支撑抗阻塞接收链路设计。

公开口径
宽带抗阻塞接收
频率范围
0.4-2.6 GHz
带外抑制
53 dB
带外 IIP3
+15.4 dB
联系咨询

硅时钟

低抖动时钟
03
硅时钟

面向光通信与无线通信设备及高稳定同步系统,提供频率合成与多路同步相关方案。

公开口径
高稳定硅时钟
系统方向
光通信 / 无线通信
关键能力
频率合成 / 多路同步
指标说明
以产品手册为准
联系咨询

定制业务

定制业务

面向系统客户提供从芯片定义到量产导入的端到端定制业务,适用于高频通信、低空通感、卫星互联网地面设备和高稳定硅时钟场景。

01

系统指标分解

基于客户链路预算、整机约束和量产目标,定义芯片频段、增益、噪声、线性度、相噪、功耗与封装边界。

输出:系统规格书(SRD)
02

架构与工艺选择

在 CMOS/SOI、SiGe、GaAs、GaN 等工艺中选择合适路径,平衡性能、成本、可靠性和供应链。

输出:架构方案(SAD)与工艺建议
03

芯片与封装协同

完成射频/毫米波电路、数模混合接口、SoC/SiP 架构、封装寄生和热设计协同。

输出:GDS / 封装图纸 / 仿真报告

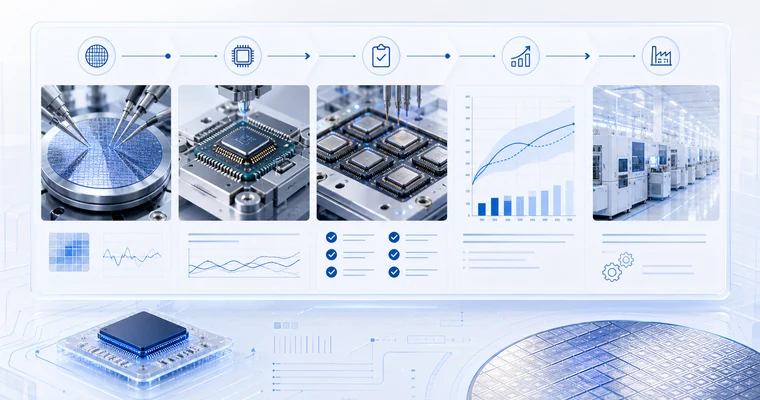

04

测试与量产导入

支撑流片、封测、测试方案、失效分析、客户样机联调和量产导入。

输出:测试方案 / 量产导入报告

行业应用

行业应用

面向未来通信与感知的关键领域,提供稳定、精确、可靠的时钟与射频解决方案。

联系我们

联系我们

如需销售咨询、招聘投递、资料获取或合作沟通,请通过以下邮箱联系对应团队。

销售与产品咨询

适用于芯片产品、方案选型、样品资料、定制设计、商务合作和项目初步沟通。

sales@zostek.com联系销售

招聘投递

适用于校园招聘、社会招聘和岗位咨询,请附简历或作品说明。

hr@zostek.com投递简历

资料与合作沟通

用于技术资料获取、样品评估、产业合作、媒体沟通及公司事务咨询。

info@zostek.com发送邮件

加入我们

加入我们

与优秀的团队一起,推动射频与时钟技术的创新,连接未来。

校园招聘

毫米波芯片设计工程师

射频芯片设计毫米波高频电路

负责毫米波芯片的架构设计、电路设计与仿真验证,推动产品性能与集成度的持续提升。

岗位职责

  • 参与毫米波/相控阵芯片架构、电路设计与仿真验证。
  • 完成关键模块指标收敛、版图协同和测试问题定位。
  • 配合封装、测试和客户样机联调,推动产品迭代。

任职要求

  • 微电子、集成电路、通信或电磁场相关专业背景。
  • 熟悉射频/毫米波电路基础,掌握 Cadence 等设计仿真工具。
  • 具备 PA/LNA、PLL、相控阵或高频版图经验优先。
投递简历
社会招聘

毫米波芯片产品经理

产品规划市场洞察跨团队协作

负责毫米波芯片产品的市场调研、产品规划与需求定义,推动产品从概念到量产的落地。

岗位职责

  • 梳理低空、卫星互联网、6G终端等场景需求。
  • 定义产品规格、路线图、竞品分析和客户资料包。
  • 协调研发、测试、销售推进样品验证与量产导入。

任职要求

  • 电子、通信、微电子或相关专业背景。
  • 理解射频/毫米波芯片或通信系统应用场景。
  • 具备产品规划、客户沟通和跨团队项目推进能力。
投递简历

简历投递

欢迎发送简历至我们的招聘邮箱,期待你的加入!

hr@zostek.com

关于琢时

关于琢时科技

琢时科技(苏州)有限公司是一家面向全球民用系统客户提供射频/毫米波芯片、相控阵芯片、变频收发机及硅时钟芯片定制开发与量产交付的芯片公司。

公司服务低空经济、卫星互联网地面终端、通信设备、工业感知、光通信、无线通信和服务器等民口应用,团队覆盖系统设计、芯片设计、半导体工艺和封装技术开发。

五类能力工艺平台、射频 SoC/SiP、通感一体、多通道同步、高速数模混合
四类市场低空、低轨地面设备、6G 终端、光通信与无线通信硅时钟
一体化交付定义、设计、流片、封测、测试验证、量产导入
